矿用自动洒水降尘系统
2023-10-05

矿用自动洒水降尘系统

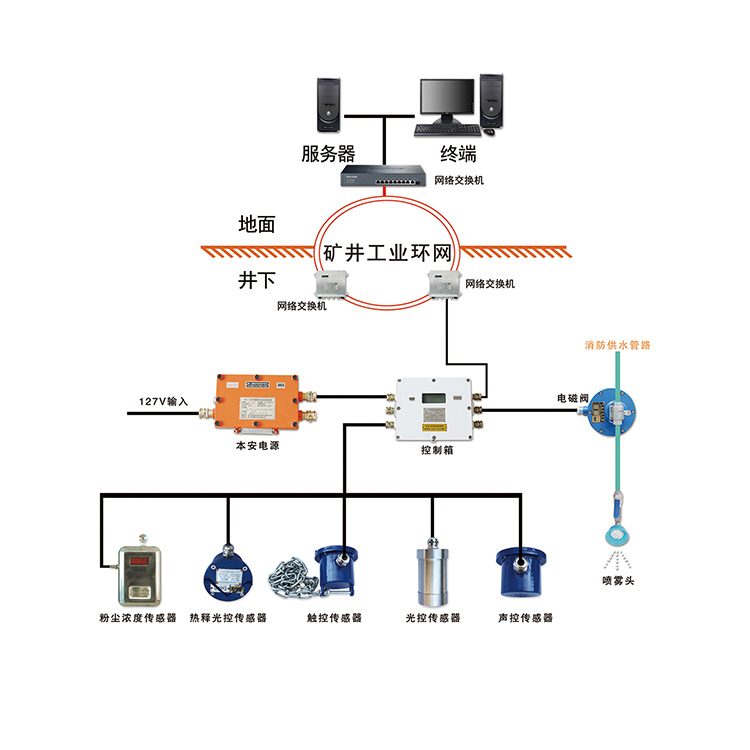

●系统简介

煤矿生产过程中会产生大量的粉尘,如采煤时、巷道掘进时、巷道支护及运输时,完善的防尘系统是保证矿井粉尘治理效果的关键。该系统采用触控传感器、声控传感器、光控传感器、热释光控传感器采集现场环境信息,进行自动处理识别,实现自动喷雾,减少人工劳动强度,对提高降尘效率具有显著效果。

●系统特点

1、具有节水、降尘效果好、安全性高等特点。

2、全矿联网,改变了传绕产品的单一性、不可控性。具有全矿井统一性、可视化、可手动操控、记录可查等功能。

3、模式可选可调,内置多种喷雾模式,常喷、常停、自动、手动等模式供客户选择。

4、TCP/IP主流传输方式,可用电缆或光缆就近接入交换机,设备状态上传到地面调度室。


●系统用途

本洒水降尘系统适用于煤矿井下有瓦斯、煤尘爆炸危险的环境中,主要应用回风巷、皮带运输巷、掘进巷等产尘严重工作场所,净化空气改善工作环境,防止粉尘危害,保护工人身体健康,防止煤尘爆炸事故的发生。

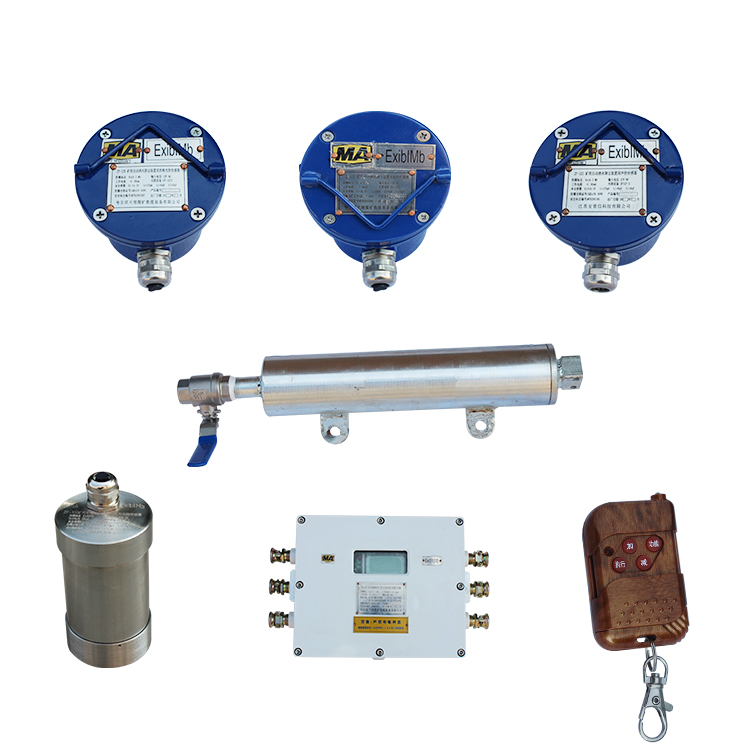

●控制箱

矿用隔爆兼本安型自动洒水降尘用控制箱可

与触控传感器、声控传感器、热释光控传感器、光控传感器中的任意一种传感器单独组合,应用于不同的工况条件或使用场合。

1、具有遥控调校功能,可对主控箱进行参数设置、工作模式选择、延时时间设置。

2、具有显示直观的优点,液品屏幕清楚显示当前工作状态、倒计时、传输状态等信息。

3、具有TCP/IP通信功能,可采用网口或光纤接口与上位机进行通信,并组成大系统网络。

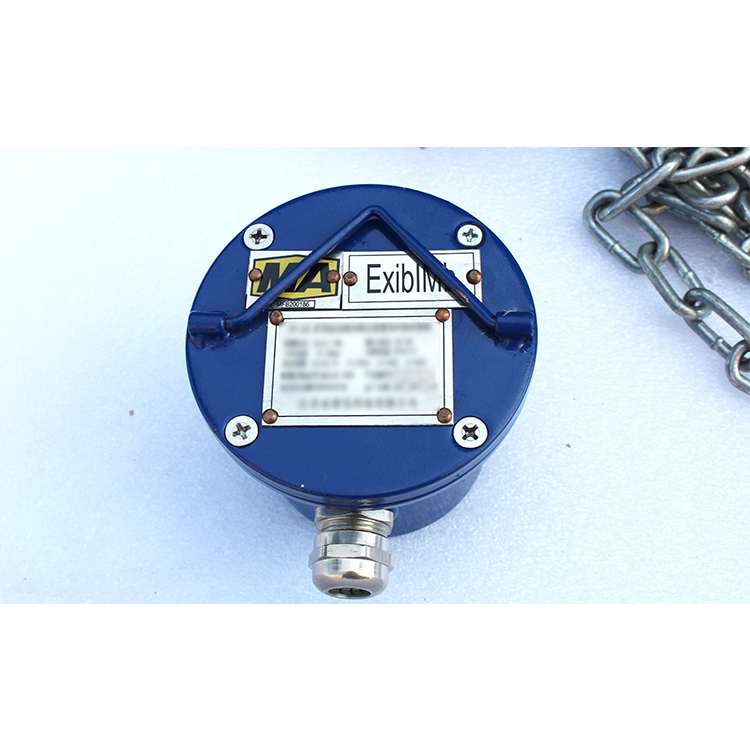

●触控传感器

触控传感器具有性能可靠、使用方便等特

点。传感器是利用振动元件制作的触控感应电

路;当传感器受到外界触动时,传感器输出高电

平,控制箱控制打开电磁阀或电动球阀对运煤车

或皮带等进行喷雾降尘。当传感器无外界触动

时,传感器输出低电平,无控制操作。


●声控传感器

声控传感器具有检测灵敏、声响大小可调等

特点。当环境中声音低于90dB(A)时,声控传感

器翰出低电平信号,电磁阀或电动球阀处于停止喷雾状态。当环境中产生噪声达到90dB(A)以上时,传感器输出高电平信号,控制箱控制电磁阀或电动球阀开启喷雾降尘。

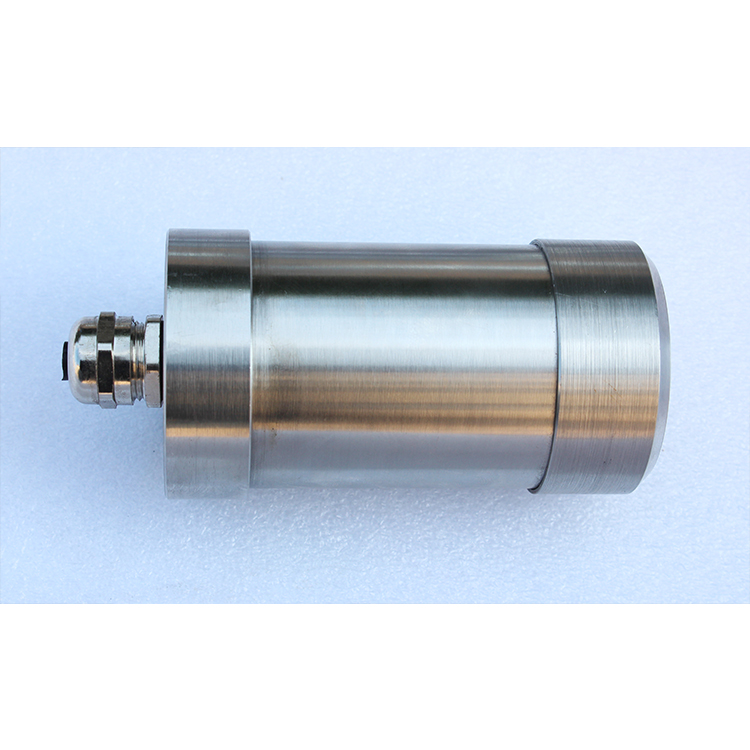

●光控传感器

光控传感器具有灵敏度高、调节简单、使用方便等特点,传感器采用光敏元件设计信号采集电路;当感测到有光照时,感光元件输出高电平信号,经信号处理电路后,传输给控制箱,由控制箱控制电磁阀或电动球阀开启,进行喷雾降尘,当无光照时,传感器输出低电平无控制操作。


●热释光控传感器

热释光控传感器具有探测灵敏、可靠性高、安装方便等特点。传感器主要采用人体感应的原理,用于控制荐道内的喷雾降尘,保证行人不被淋湿。传麟器主要应用于进回风善道、运输大巷、及储煤仓场等工作场所。

●系统主要技术参数

1、系统的电源电压;AC127V

2、电压波动范围:标称值的75%~110%

3、系统容量:

(a)系统可接入20台主控箱。

(b)每台主控箱有4路开关量物入口,第1、2、3路可任意接入触控、声控、光控传感器(也可通过液品功能菜单修政);第4路可接入热释光控传感器(也可通过液品功能菜单修改)。

(c)每台主控箱可接入1个电磁阀;每个电磁阀可接入n个喷嘴。

(d)电磁阀压力工作范围:0.2-10MPa。

●主控箱主要技术参数

(a)额定工作电压:AC127V

(b)额定工作电流:≤200mA

(c)输入信号:当输入≥3.0VDC高电平信号时,应能改变主控箱的控制状态;当输入≤0.5VDC低电平信号为时,延时后应恢复至初始状态。

(d)动作维持时间:10s~999s可调

(e)设定时间允许误差为:±3s

(f)电源波动:供电电源在75%~110%

(g)传输距离:传感器到主控箱的电缆传输距离2km
